 模板工程施工要領：

1.作業方式：

（1）木模板組立位置放樣：

A.依放樣施工圖於基礎混凝土面、混凝土版或鄰近建物劃定結構體基準線與高度基準點墨線。

B. 依劃定之結構物基準線及高度基準點做基礎，柱、牆壁等垂直向模板放樣，標定安裝模板之基準墨線，為避免墨線被模板或它物掩蔽影響模板之組合校正，可轉移墨線做為安裝模板之輔助線。

C. 依劃定之高度基準點，照施工圖核算施工高度，覓妥不易被移動之物體（如鋼筋、鋼架）標定高度基準點，做為組合模板時，定高度基準墨線之依據。

（2）木模板組立：

A.基礎模板：

應先依據放樣墨線所標示出之位置圖與深度，安裝側模板；並且於其上以寬板條固定之，保持模板間之間距，並自四周地面支撐保持其穩固性。

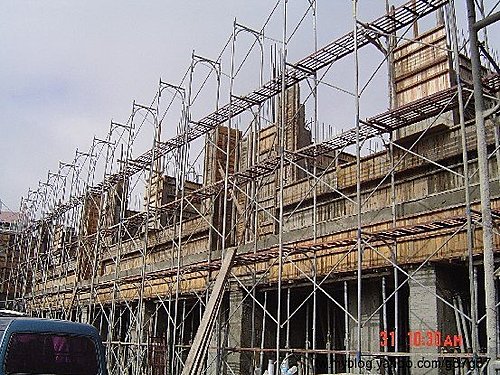

B. 柱模板：

（a）     組立要求：

Ⅰ.柱模板組立前，先沿柱基準墨線釘製底部墊板，定出模板組立位置。

Ⅱ.柱之各面模板應垂直組立於柱筋之四周，組立時應用鉛垂校正之。

Ⅲ.模板各方面之背撐角材；以鐵線、鐵扣器、螺桿等繫結器，緊結繫固，高度3m以下尺寸為120mm*120mm以下之柱，緊結最大間距；高度3m以上支柱，依側壓分析，決定間距尺寸。

Ⅳ.每根柱模下方應至少預留一處12mm*12mm以上之清掃口。

Ⅴ.加斜支柱時，須先於地板釘上一塊墊木，再將斜支柱固定於墊木。

（b）    方形柱模板：

除柱面寬與框型模板之定尺相符，可以使用框式模板者外，均需按柱子尺寸及長度於工地製作。

Ⅰ.柱正方形及長方形斷面者，由側板、邊板各兩塊組成，板以縱向組立，用角材橫樑釘牢。

Ⅱ.側板及邊板長為樓高減去樓板及模板厚度，且須預留2~3cm長，組立時配合現場予以裁切裝配。

Ⅲ.使用清水模板時，施工前須依柱斷面先做加工大樣。

Ⅳ.柱外隅角裝設裁角材時，須釘於側板固定之。

Ⅴ.方形柱組立斷面。

（c）     圓形柱模板：

Ⅰ.依斷面尺寸大小，分為若干組製作，倘直徑70cm以內，則用四組裝配。

Ⅱ.圓柱模用厚三公分左右之板條做為圓弧形狀，另接縫改為門條接縫。

Ⅲ肋板用三公分厚，內邊沿柱模鋸成圓弧形採用方形角材，內邊亦可鋸成圓弧。

Ⅳ.圓形柱清水模板之組合可於模板內釘上1公分厚防水夾板。

Ⅴ.圓柱模板組合斷面。

（d）牆壁模板：

Ⅰ依據放樣標定之壁模施工位置墨線，訂定牆壁模板底部墊木。

Ⅱ.先豎立牆壁單向模板，同時放置隔件，待鋼筋紮結後再組立另一面模板，並須預留12mm*12mm以上清潔孔，其間距不得大於3公尺。

Ⅲ.裝置縱橫向背撐角材時，以錨栓、緊張器、鐵線等繫固材繫結牢固。繫固材橫向間距不得大於90公分，縱向間距由底部墊木算起，最下端間距為等於或小於20公分；最上端間距等於或小於60公分，其餘中段間距為等於或小於45公分。

Ⅳ.牆壁模板頂部以角材或板條釘牢，並以鐵條、鋼索等繫結樓板或其他部分固定之，以防牆壁模板偏移。

Ⅴ.牆壁模板如須設立斜撐，須先於地板或樓梯上釘置墊木，再將斜撐固定於墊木。

Ⅵ.牆壁模板組合。

（e）樑模板：

Ⅰ.樑模板由一塊底板及兩塊側模組成，施工前先依施工大樣圖加工。

Ⅱ.樑底模板底下須設置背撐小角材，樑模板採用坐模組立時，樑底背撐小角材應按樑寬尺寸加寬，若採用垂模組時，樑底背撐小角材則與樑寬同寬。

Ⅲ.樑底高度決定之後，即先組立支柱，並於頂部加墊底大角材，以鐵釘固定。

Ⅳ.依樑底高度及進出位置拉水線，將樑底模板鋪釘於支柱頂端墊底大角材之上。

Ⅴ.依樑淨深高度及進出位置拉水線，組立樑側面模板，鋼筋不易紮結時，可先行組立單面側模板，樑側面模板用橫背撐角材，以繫固材繫固，樑淨深（不含板後深度）小於60cm（不含）時，使用一支橫背撐角材，樑淨深大於60cm（含）時，則使用二支橫背撐角材，繫固材間距自柱邊算起不得大30cm，其餘間距小於或等於75cm，使用至少#10鐵線。

Ⅵ.所有樑側面板模板上、下端均設置45mm*45mm止動小角材，採用垂模組立時，其下端止動小角材須以繫固材繫固，使用#10鐵線，間距與橫背撐角材相同。

Ⅶ.樑模板組立斷面。

（f）樓板模板：

Ⅰ.根據樓板模板預定施工高度、長度及厚度，進行放樣標定墨線。

Ⅱ.架設支柱：

樓板模之支柱支撐應使用墊之長木料，若需接合時，接頭部分以長45cm以上之厚木板以鐵釘釘牢。若需作雙層支柱時，第一層支柱頂端，以厚板（厚度3cm以上）或角材舖設水平之架，再豎第二層支柱，以螞蝗釘或釘釘牢。在鬆軟地面或填土不久之基地上架設支柱時先將土壤予以夯實，待夯實後再鋪墊厚木板（厚3cm以上）。距地面或樓板面約1.7m，沿縱橫二向支柱使用9cm*1.2cm之板條作水平向繫條繫結支柱。

Ⅲ.按置背撐角材及欄柵。

Ⅳ.鋪設樓板模板，先釘四隅模板隅樑側面模板上，再鋪釘其餘模板。

（g）樓梯模板：

Ⅰ.依施工圖就樓梯高度、階梯寬度、梯級高度及深度等放樣標示墨線，並作施工大樣圖。

Ⅱ.依大樣圖中梯級高度、深度（即踏步寬）及梯級厚度組合梯板底部模板。

   立支柱。

   加背撐長向（蹤向）角材。

   釘置背撐短向（橫向）角材。

   鋪釘梯底模板。

Ⅲ.組立側面模板，並加支撐固定，放出梯寂寞線，待鋼筋紮結後，將梯級豎板依墨線用擋土釘固定在側模或牆上。

Ⅳ.在豎板上加置壓木角材，並與底部長向背撐角材繫結。

Ⅴ.在壓木角材與梯級豎板間釘置一檔木，防止豎板於混擬土搗灌時凸出。

Ⅵ.樓梯模板組圖。
